Votronic VAC 2416 Station Automatisches Ladegerät Mit 5m Spiralkabel

Vollautomatische Ladegeräte nach DIN 14679 für Feuerwehr- und Einsatzfahrzeuge zur direkten Ladestrom-Einspeisung am Fahrzeug.

Details

• Ladeprogramme Nr. 5, 6, 7, 8, 9 und 10 für alle Batterietypen einstellbar
• Automatische, schnelle und dabei schonende Vollladung und Ladeerhaltung der Fahrzeugbatterie nach DIN 14679
• Störungsfreier Betrieb und Mitversorgung der am Fahrzeugbordnetz angeschlossenen Geräte (z.B. Ladeschalen)
• Ladestecker wird bei fehlender Batterie automatisch frei geschaltet (gegen Kurzschlüsse und Steckerkorrosion)
• Optische und akustische Warnung bei Batterie- und Betriebsfehlern
• Hervorragende Ladetechnik
• Vollautomatischer Dauerbetrieb für ständige Einsatzbereitschaft der Batterien
• Ausgleich der Spannungsverluste auf den Ladekabeln für exakte Einhaltung der Ladespannungen
• Variable Einbaulage
• Elektronik gegen Feuchtigkeit geschützt
• Die Ladespannungen sind frei von Spitzen und so geregelt, dass Überladungen ausgeschlossen sind
• Automatische Batterie-Regenerierung bei langen Standzeiten (zweimal wöchentlich)

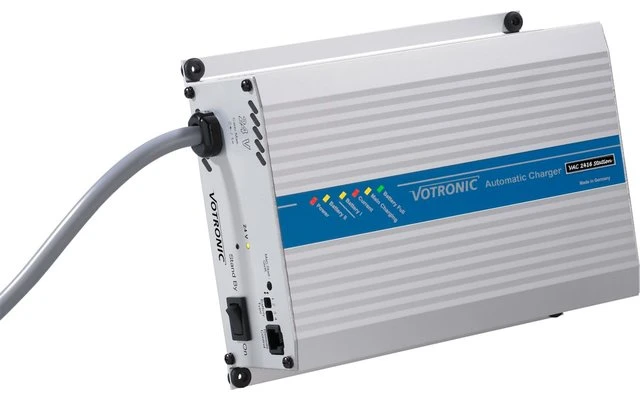

• VAC 2416 Station mit 4m Ölflexkabel-Ausführung für eine weitere Kabelverlängerung wahlweise vorgesehen:
• – Automatik-Kabelaufroller 5m (max. 16A Ladestrom) oder
• – Spiral-Ladekabel 5m komplett mit Ladestecker oder
• – Spiral-Ladekabel 5m Art. 2318 mit C-Stecker Ladestecker
• – Empfohlenes Zubehör: Anschlussbox

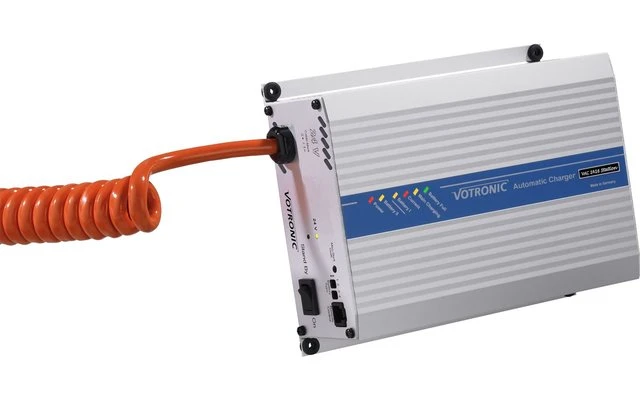

• VAC 2416 Station mit 5m Spiralkabel-Ausführung hat wietere Details:
• – orgesehen für den direkten Anschluss des Ladesteckers am Kabelende (z.B. Ladestecker 12V/24V oder C-Stecker)
• – Kabellänge ca. 1,2m, ausziehbar auf ca. 5m
• – Öl- und säurebeständiges Kabel für hohe mechanische Beanspruchung und Einsatz in feuchten Räumen geeignet

Ladeprogramme

• 5 „MOTOR“: Ladeprogramm für Blei-Säure-/Nass-Batterien, Kennlinie IU1oU2oU3: Kennlinie ähnlich Lichtmaschine/Generator für bewegten (mobilen) Einsatz (Säureschichtung) mit besonders geringer Wartung (Batteriegasung, Wasserverbrauch). Ladung und Ladeerhaltung von Starter-Batterien in Einsatz-Fahrzeugen, gemäß einem herkömmlichen Vorschlag des Normenausschusses Feuerwehrwesen (FNFW). Für herkömmliche, konventionelle Standard Starterbatterien, Starterbatterien „Absolut wartungsfrei“, „Wartungsfrei nach EN“, „Wartungsfrei nach DIN“, „Wartungsfrei“, „Wartungsarm“.
• 6 „L“: Geschlossene Säure-/Nass-Batterien mit Wasserverbrauch: L = gering nach DIN EN 50342-1, Kennlinie IU1oU2oU4. Kennlinie mit mittlerem U1-Niveau für Säure-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz.
• 7 „VL“: Geschlossene Säure-/Nass-Batterien mit Wasserverbrauch: VL = sehr gering nach DIN EN 50342-1, Kennlinie IU1oU2oU3. Kennlinie mit hohem U1-Niveau für Säure-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz.
• 8 „Vlies“: Verschlossene Batterien (VRLA) mit AGM-/Vlies-Technologie: Kennlinie IU1oU2oU3. Kennlinie für AGM-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz.
• 9 „Gel“: Verschlossene Batterien (VRLA) mit Gel-Technologie: Kennlinie IU1oU2oU3. Kennlinie für Gel-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz.
• 10 „Extern“: Ohne Zuordnung des Batterietyps: Kennlinie IU1oU2oU3. Ladung der Fahrzeugbatterie durch externes Ladegerät über Fahrzeugstecker in Fahrzeughallen mit zugewiesenen oder freien Stellplätzen. Universalprogramm zur Ladung und Ladeerhaltung von Säure-/Gel-/AGM-Batterien.

Technische Merkmale

• BR: Automatische Batterie-Regenerierung
• FB: Anschluss Fern-Bedienung/-Anzeige
• Elektronik feuchtigkeitsgeschützt

Technische Daten

• Ladeleistung in [V]/[A]: 24 / 16
• Nennspannung (AC) in [V]: 230
• Betriebsspannungsbereich (AC) in [V]: 190 – 265 (volle Ladeleistung)
• Leistungsaufnahme (AC) in max. [W]: 530
• Sinusförmige Power-Faktor-Korrektur (CosPhi = 1): ja
• Batterie-Nennspannung (DC) in [V]: 24
• Batteriekapazität in [Ah]: 70 – 160
• Ladestrom in [A]: 16
• Nebenladeausgang „S“ in [A] –
• Ladekennlinie: IU1oU2
• Spannungsbegrenzung bei allen Ladearten/Programmen [V]: 30
• Spannungswelligkeit in [mV]: rms < 50
• Anzahl Ladeausgänge: 1
• Geräte-Einbaulage: beliebig
• Temperaturbereich [°C]: -20 bis +45
• Schutzgrad/-klasse: I / IP 21
• Maße (B x H x T) inkl. Befestigungsflansche, ohne Anschlüsse in [mm]: 210 x 71 x 160
• Umgebungsbedingungen, Luftfeuchtigkeit: max. 95% Raumfeuchte, nicht kondensierend

Lieferumfang
VAC 2416 Station mit 4m Ölflexkabel-Ausführung:
Netzkabel, Ölflexkabel, Bedienungsanleitung
VAC 2416 Station mit 5m Spiralkabel-Ausführung:
Netzkabel, Spiralkabel, Bedienungsanleitung
