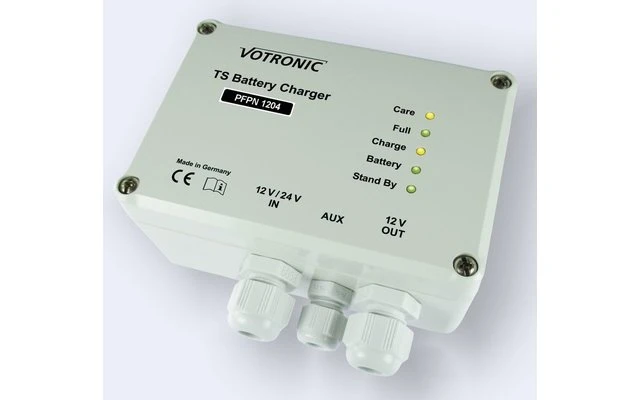

Votronic TS-Battery Charger PFPN 1204 On Board Ladewandler

Vollautomatisches DC-Ladegerät nach DIN 14679 zur Ladeerhaltung und Nachladung aus dem 12V oder 24V-Fahrzeugbordnetz (umschaltbar) für die 12 V Starterbatterie von Tragkraftspritzen (TS/PFPN), mobilen Stromerzeugern und Aggregaten. Der einstellbare Ladestrom von 1 A bis 4 A ist ausgelegt auf Batterie-Kapazitäten von 6 bis 100 Ah. Die Ladung beginnt automatisch, sobald die Fahrzeug-Bordbatterie während der Fahrt oder bei Netzanschluss geladen wird.

Dabei sorgen je 4 einstellbare, 6-stufige IU1oU2oU3-Ladekennlinien für Säure-, Gel- und AGM1/AGM2-Starterbatterie-Typen sowie moderne Lithium-LiFePO4-Batterien für eine vollwertige und überwachungsfreie Haupt-, Erhaltungs- bzw. schonende Lager-Ladung.

Bei Blei-Batterien halten eine automatische Batterie-Regenerierung und der zuschaltbare Batterie-Trainer die Batterie bei längeren Standzeiten fit. Eingang und Ausgang sind galvanisch voneinander getrennt. Das verhindert Korrosion am Geräteeinschub (Kriechströme) und ein Durchschlagen des 24 V/12 V Bordnetzes sowie die Einhaltung der Ladespannungen bzw. saubere Masse-Verhältnisse.

Der Ladestecker wird nach dem Abziehen automatisch spannungsfrei geschaltet, um Stecker-Korrosion und Kurzschlüsse zu vermeiden. Das Gerät verfügt über eine übersichtliche Anzeige des Batteriezustands sowie eine optische und akustische Alarmmeldung. Über einen potentialfreien Meldekontakt kann eine zusätzliche Kontrollleuchte für „Ladung OK“ angeschlossen werden. Das robuste Gehäuse schützt gegen Wasser- und Schmutzeinwirkung (Schutzart IP 65).

Die PFPN 1204 Fc-Ausführung ist aber zusätzlich mit Durchleitung FIRECAN-Signale ausgestattet.

Details

• 6-stufige Ladekennlinien für Säure-, Gel- und AGM-Batterien sowie Lithium-LiFePO4-Batterien
• Vollautomatische, überwachungsfreie Ladung (kein „Leerkochen“ der Batterie)
• Batteriekapazitäten 6-100 Ah mit Ladeströmen von 1 A-4 A einstellbar
• Versorgung umschaltbar aus dem 12 V- oder 24 V-Fahrzeug-Bordnetz
• Galvanische Trennung durch eingebauten Trenntransformator
• Spannungsfreischaltung des Ladesteckers gegen Stecker-Korrosion und Kurzschlüsse
• Robustes Gehäuse, sicher vor Wasser- und Schmutzeinwirkung durch Schutzart (IP65)
• Optional in spezieller Ausführung für Durchleitung FireCAN-Bus mit M12 Normstecker

Technische Daten

• Ausgang
• Spannung Start-Batterien Blei / LiFePO4: 12 V / 12,0 – 13,3 V
• Ladestrom einstellbar / empfohlene Batt.-Kapazität: 1, 2, 3, 4 A / 6 – 100 Ah
• Ladeprogramme Blei-Säure, Gel, AGM / LiFePO4: 4 / 4
• Spannungsfreischaltung Ladestecker / Verpolschutz: ja / ja
• Anschluss für Batterie Temperatur-Kompensation: ja
• Eingang
• KFZ-Bordspannung umschaltbar mit Entladeschutz: 12 V / 24 V
• Automatische Ladesteuerung vom Fahrzeug-Bordnetz bei: Fahrbetrieb, Netzladung
• Automatische Kabel-Kompensation Eingang / Ausgang ja / ja
• Schutzklasse: IP 65
• Maße (B x T x H) inkl. Befestigungsflansche, ohne Anschlüsse in [mm]: 120 x 58 x 80

Lieferumfang
Bedienungsanleitung
