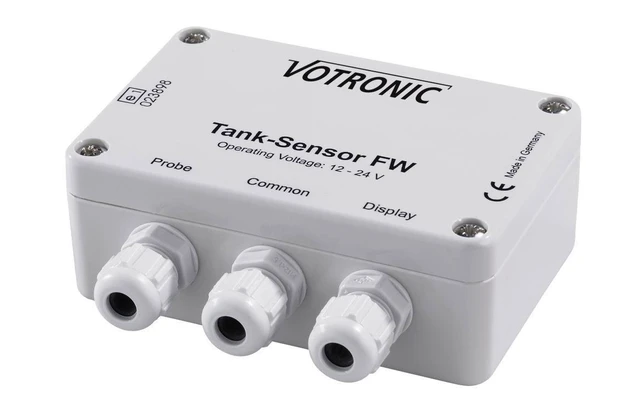

Votronic Tank-Sensor FW 120 Für Einsatz- Und Feuerwehrfahrzeuge

Die VOTRONIC Tankanzeigen wurden zur genauen Füllstandsmessung in Einsatzfahrzeugen konzipiert. Ein Anzeigesystem besteht aus einem Tank-Sensor zur Messung am Tank und einer davon abgesetzten Anzeigeeinheit. Bei Verwendung des Spannungs-Normsignals 0…10 V können auch mehrere Anzeigen am Tank-Sensor betrieben werden.

Alle Komponenten sind sehr robust aufgebaut, wasserdicht vergossen, für 12 V- und 24 V-Bordspannung ausgelegt und völlig vibrationsfest. Sie sind prozessorgesteuert und arbeiten intern laufend Sicherheitskontrollen ab.
Der VOTRONIC Tank-Sensor FW wurde für die Füllstandsmessung von Wasser und wasserhaltigen Medien in den Metall- und Kunststoff-Tanks von Feuerwehr-Fahrzeugen konzipiert. Der Sensor wird außerhalb oben am Tank oder in dessen Nähe montiert. Im Tank selbst ist lediglich die flexible Mess-Sonde einzuhängen.

Linear dem Füllstand entsprechend liefert der Sensor stufenlose Normsignale (Spannungssignal 0…10 Volt oder Stromsignal 4…20 mA) zum Anschluss der unterschiedlichsten Anzeige- und Auswerte-Geräte, z.B. VOTRONIC LED Tank Display HE, Zeiger-Instrumente oder Fremdgeräte wie Bordcomputer etc. Der Sensor kann insgesamt bis zu 4 Stück LED Tank Display HE 010 betreiben.

Details

• Keine mechanisch bewegten Teile, robustes vollelektronisches kapazitives Messverfahren
• Einfache Anpassung auf die vorgegebene Tankhöhe
• Exakte Kalibrierung, separat für „Leer“ und „Voll“ frei einstellbar
• Druckunabhängig, keine Messwertverfälschung bei Überdruck, Druckbetankung o.ä.
• Lineares, stufenloses Signal der Füllhöhe
• Schutz gegen Verpolung, Überspannung, Kurzschluss, Überlastung
• Absolut wasserfest und vibrationssicher vergossen
• Sicherheit durch permanent ablaufende interne Prüfvorgänge (prozessorgesteuert)
• Ausgangssignal Spannung 0…10 V: Bürdelast min. 1 kOhm, Dreileiterschaltung, oder
• umschaltbar auf Ausgangssignal Strom 4…20 mA: Bürde max. (UB-7 V) 20 mA, Zweileiterschaltung
• Betriebs-spannung: 12 und 24 V
• Strom-aufnahmemax.: 30 mA
• Signal-ausgang 0 – 10V: ja
• Signal-ausgang 4 – 20 mA: ja
• Prüfzeichen: CE, E-Prüfung (EMV/Kfz-Richtlinie)
• Maße (B x H x T): 98 x 64 x 38 mm (ohne Anschlüsse)
• Tank-Sensor FW 120- Ausführung Tankhöhe von min. 40 bis max. 120 cm
• Tank-Sensor FW 240- Ausführung Tankhöhe von min. 80 bis max. 240 cm

Lieferumfang

• Bedienungsanleitung
• Seil-Mess-Sonde komplett mit Abspann-Öse
