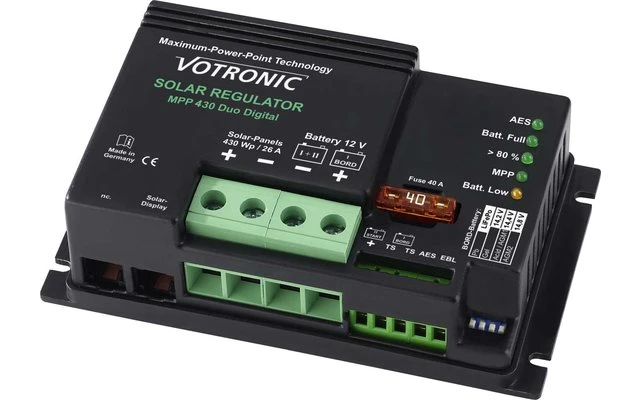

MPP Solar-Regler für hochwertige Reisemobile und Caravan. Votronic Solar-Regler der Serie „MPP“ (Maximum-Power-Point) mit „IU1oU2“-Ladekennlinie werden als Bindeglied zwischen Solar-Panel(s) und Batterie(n) geschaltet. Bei der MPP-Technologie ermittelt der Regler immerzu automatisch mehrmals pro Sekunde die maximale Leistungsausbeute (MPP) der Solar-Module.
Er transformiert dann den Spannungsüberschuss des Solar-Moduls auf einen höheren Ladestrom für die Batterie um (verwirklicht durch Hochfrequenz-Schaltreglertechnologie mit hohem Wirkungsgrad). Dieser Ladestromzugewinn sorgt für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der Solaranlage. Die MPP Solar-Regler arbeiten vollautomatisch und wartungsfrei.

Details

MPP-Ladestrom-Zunahme gegenüber herkömmlichen Reglern durch den Einsatz modernster Reglertechnologie (Mikroprozessor) um 10 % bis 30 % (Wirkungsgrad > 95 %). Das Leistungsplus zeigt sich insbesondere zur kühleren Jahreszeit und z. B. bei Hochnebellagen, geringerer und diffuser Beleuchtung (Überwinterung).
Für das Laden von Blei-Gel-, Blei-AGM-, Blei-Säure- Batterien oder LiFePO4- Komplettbatterien (mit integriertem BMS, Balancing, Sicherheitsbeschaltung und Zulassung!) der angegebenen Nennspannungen und die Mitversorgung von an diesen Batterien angeschlossenen Verbrauchern in fest installierten Systemen mit den angegebenen Batteriekapazitäten und Ladeprogrammen.
Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
Zwei Batterie-Ladeausgänge: Automatisches Laden der Hauptversorgungs-Bord-Batterie (BORD I) sowie Stützladung und Ladeerhaltung (max. 1 A) der Fahrzeug-Starterbatterie (Start II) mit Schutz vor Überladung.
Überwachungsfreie Ladung: Serienmäßiger Schutz gegen Überlast, Überhitzung, Verpolung und Batterie-Rückentladung (bei zu geringer Solarleistung z. B. Dämmerung, nachts etc.).
Parallel-/Puffer-Betrieb: Einhaltung der Ladevorschriften auch bei gleichzeitigem Betrieb von Verbrauchern.
Überladeschutz: Regelt den Ladestrom der Batterie bei zu viel Solarleistung und voller Batterie zurück, sorgt bei Stromverbrauch durch sofortiges Nachladen für einen möglichst hohen Ladezustand der Batterie.
„IU1oU2“-Ladekennlinie: Definierte Ladespannungserhöhung (U1) verhindert schädliche Säureschichtungen (Blei) und sorgt für Ausgleichsladung der einzelnen Batteriezellen (Blei und Lith.), danach automatische Erhaltungsladung (U2).
Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
Bordnetzfilter: Problemloser Parallelbetrieb mit Wind- und Motorgeneratoren, Netz-Ladegeräten, Lichtmaschinen etc.
Messausgang für EBL, evtl. vorhandener Elektroblock im Wohnbereich des Fahrzeugs: Ermöglicht die bequeme Verwendung einer im Elektroblock eingebauten (Solar-) Stromanzeige zur Kontrolle der Solar-Anlage.
Bitte prüfen Sie vorab unbedingt die Kompatibilität Ihres Schaudt-Elektroblocks (EBL) sowie der entsprechenden Kontroll- und Anzeigetafel, da wir hierfür keine Gewährleistung übernehmen können.
Schaltausgang „AES“ (nur MPP 250, MPP 350 und MPP 430): Bewirkt bei dauerhaft reichlich Solar-Leistungsüberschuss das automatische Umschalten von Kühlschränken mit „AES“ (Automatic Energy Selector, Electrolux / Dometic) von Gas- auf 12 V-Betrieb.
Anschluss für Batterie-Temperatur-Sensor (Art.-Nr. 2001): Bei Blei-Batterien erfolgt die automatische Anpassung der Ladespannung an die Batterie-Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung und -belastung vermieden.
LiFePO4-Batterien: Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen.Unbedingt empfohlen, wenn die Batterietemperatur im laufenden Betrieb unter 0°C fallen kann.
Steckerfertig für den Anschluss der Votronic Solar-Anzeigegeräte LCD-Solar Computer S zur optimalen Kontrolle der Anlage.

Ladeprogramme

1 „Gel“: Ladeprogramm für Gel-Batterien, Kennlinie IU1oU2: Abgestimmt auf verschlossene, gasdichte Gel-/dryfit-Batterien mit festgelegtem Elektrolyt, welche generell ein höheres Ladespannungsniveau und längere U1-Haltezeiten benötigen, um kurze Ladezeiten mit besonders hoher Kapazitätseinlagerung zu erreichen und ein langfristiges Batterie-„Verhungern“ zu vermeiden.
2 „AGM“: Ladeprogramm für AGM-/Vlies- Batterien, Kennlinie IU1oU2: Bestimmt für das Laden von verschlossenen, gasdichten AGM (Absorbent-Glass-Mat)-Batterien in Blei-Vlies-Technologie, welche ein besonders hohes U1-Niveau mit abgestimmten Haltezeiten für die Voll-Ladung und danach ein moderates U2-Niveau zur Ladeerhaltung benötigen (Platten- und Rundzellen Technologie).
4 „UNIVERSAL“: Ladeprogramm für Blei-Säure-/Nass-/AGM-Batterien, Kennlinie IU1oU2: Universalprogramm zur Ladung und Ladeerhaltung von Säure-Batterien in Fahrzeugen (gemischt mobil/stationär). Bietet mit mittlerem U1-Niveau noch kurze Ladezeiten, guten Ladefaktor und gute Säuredurchmischung bei offenen und geschlossenen, wartungsarmen, wartungsfreien Standard-, Antriebs-, Beleuchtungs-, Solar- und Heavy Duty-Batterien, sowie AGM-Batterien mit normalem U1-Niveau.
Li „LiFePO4“: Ladeprogramm für Lithium Batterien, Kennlinie IU1oU2: Ladeprogramm abgestimmt auf Lithium-LiFePO4-Batterien mit eigenem BMS und vorgeschriebener bzw. eingebauter Schutzbeschaltung.

Technische Daten

Batterie-Nennspannung (AC) in [V]: 12
Solarmodul-Spannung max. [V]: 50
Ladekennlinie: IU1oU2
Batterietyp einstellbar: Säure, Gel, AGM, LiFePO4
Eigenverbrauch in [A]: 0,004
Überladeschutz: ja
Rückstromsperre (Nachtbetrieb): ja
Bordnetzfilter: ja
Anzahl Ladeausgänge: 2
Schutz gegen Überlast, Überhitzung, Verpolung: ja
Anschluss Temperatur-Sensor: ja
Ausgleich der Spannungsverluste auf den Ladekabeln: ja
Anschluss LCD-Solar-Computer S: ja
Ausgang EBL-Solarstromanzeige: ja
Temperaturbereich [°C]: -20 bis +45
Maße (B x H x T) inkl. Befestigungsflansche, ohne Anschlüsse in [mm]: 131 x 40 x 77
Umgebungsbedingungen, Luftfeuchtigkeit: max. 95% Raumfeuchte, nicht kondensierend

Lieferumfang
Bedienungsanleitung

Hinweise
Beachten Sie, dass der Solar-Laderegler nur mit Solar-Panels bis zur maximalen Leistungsangabe (Wp) und unterhalb der maximal zulässigen Spannung (Voc) verwendet werden darf. Darüber hinaus ist der Regler nicht für ein eingangsseitigen Anschluss (+/- Solar-Panels) von Wind-, Wasser-, Fuel- oder Motor-Generatoren, Netzteilen, Batterien oder anderen Stromquellen geeignet.
