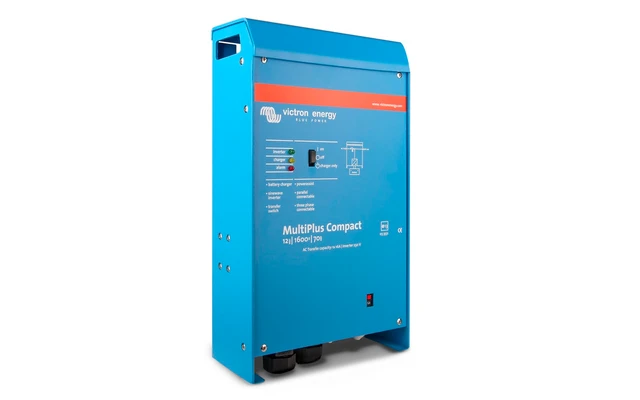

Victron Energy Victron Multiplus Compact Wechselrichter / Ladegerät 12 V 1600 W 70 A

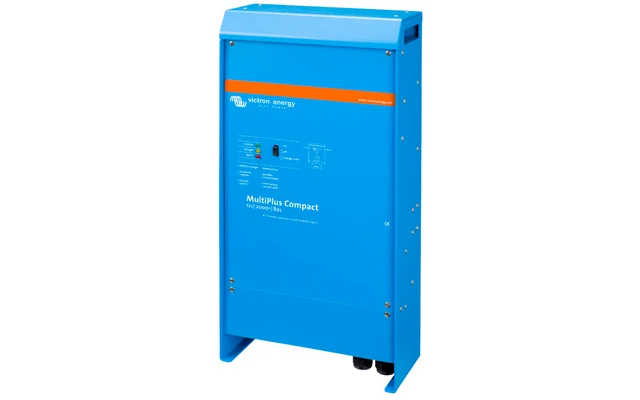

Der MultiPlus Compact ist ein leistungsfähiger Wechselrichter mit reiner Sinuswelle, ein fortschrittlicher Batterielader, der die adaptive Ladetechnologie nutzt, und ein Hochgeschwindigkeits-Wechselspannungs-Transferschalter in einem einzigen kompakten Gehäuse. Es stehen 2 Modelle mit 1600VA bzw. 2000VA zur Auswahl.

Zwei Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/ Generatorstroms übernimmt der MultiPlus die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn an einem der Eingänge des MultiPlus Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.

Praktisch unbegrenzte Leistung durch Parallelschaltung
Bis zu sechs Multis können bei hohem Leistungsbedarf parallel geschaltet werden.

Drei Phasen-Betrieb
Abgesehen von dem parallelen Anschluss, können auch drei Einheiten desselben Modells für einen Drei-Phasen-Ausgang konfiguriert werden. Damit jedoch nicht genug: Bis zu sechs Sets mit drei Einheiten können parallel geschaltet werden.

PowerControl – Arbeiten mit begrenzter Generatorleistung, eingeschränktem Land- oder Netzstrom
Der MultiPlus ist ein sehr leistungsstarkes Batterie-Ladegerät. Daher nimmt er vom Generator bzw. der Landstromversorgung viel Strom auf. Mit dem Fernbedienungspaneel Multi Control kann der maximal zu entnehmende Netz- bzw. Generatorstrom eingestellt werden. Der MultiPlus nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator oder der Landstromanschluss überlastet wird.

PowerAssist – „Leistungssteigerung“ von Generatoren und Landanschlussunterstützung
Mit dieser Funktion erhält das PowerControl-Prinzip eine neue Dimension. Sie ermöglicht, dass der MultiPlus zu schwach ausgelegte alternative Quellen stützt. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall stellt der MultiPlus sicher, dass eine zu schwache Landstrom- bzw. Generatorleistung sofort durch Energie aus der Batterie kompensiert wird. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.

Solarstrom: Wechselstrom auch bei Netzausfall
Der MultiPlus kann sowohl bei nicht netzgekoppelten sowie bei netzgekoppelten Photovoltaik (PV)-Anlagen als auch bei anderen alternativen Energiesystemen eingesetzt werden. Es ist eine Software zur Erkennung eines Netzausfalls verfügbar.

Systemkonfiguration

• Wenn Einstellungen an einem Einzelgerät verändert werden müssen, kann dies innerhalb von wenigen Minuten mithilfe eines DIP-Schalter-Einstellungsverfahrens erfolgen.
• Parallel geschaltete und Drei-Phasen-Systeme können mit der VE.Bus Quick Configure und VE.Bus System Configurator Software konfiguriert werden.
• Netzunabhängige, netzgekoppelte und Eigenverbrauchssysteme, in denen Grid-Tie-Wechselrichter und/oder MPPT-Solarladegeräte zum Einsatz kommen, können mithilfe von Assistenten (zugehörige Software zu den jeweiligen Systemen) konfiguriert werden.

Überwachung und Steuerung vor Ort
Es stehen mehrere Optionen zur Verfügung: Batteriewächter, Multi Control Paneel, Color Control GX und andere GX-Geräte, Smartphone oder Tablet (Bluetooth Smart), Laptop oder Computer (USB oder RS232).

Überwachung und Steuerung aus der Ferne
Color Control GX und andere GX-Geräte. Die Daten lassen sich auf dem VRM (Victron Remote Management) Website kostenlos speichern und einsehen.

Konfigurierung aus der Ferne
Sind Systeme mit einem Color Control GX und andere GX-Geräte an das Ethernet angeschlossen, kann auf sie zugegriffen werden und Einstellungen können aus der Ferne geändert werden.

Schutzfunktionen

• Ausgangskurzschluss
• Überlast
• Batterie-Spannung zu hoch
• Batterie-Spannung zu niedrig
• Temperatur zu hoch
• 230 VAC am Wechselrichterausgang
• Zu hohe Brummspannung am Eingang

Technische Eigenschaften

	Compact 1600	Compact 2000
Batterie Nennspannung	12 V	12 V
PowerControl-Mechanismus	Ja	Ja
PowerAssist	Ja	Ja
Transfer-Schalter (A)	16	30
Eingangsspannungsbereich DC	9,5 – 17 V / 19 – 33 V / 38 – 66 V	9,5 – 17 V / 19 – 33 V / 38 – 66 V
Ausgang	230 AC (50 Hz)	230 AC (50 Hz)
kont. Ausgangsleistung bei 25°C (VA)	1600	2000
kont. Ausgangsleistg. bei 25℃ (W)	1300	1600
kont. Ausgangsleistg. bei 40°C (W)	1200	1400
kont. Ausgangsleistg. bei 65°C (W)	800	1000
Spitzenleistung (W)	3000	4000
Max. Wirkungsgrad (%)	93/94	93/94
Null-Last Leistung (W)	8/10	9/11
Null-Last Leistung im AES-Modus (W)	5/8	7/9
Null-Last Leistung im Such-Modus (W)	2/3	3/4
Wechselstrom-Eingang	Eingangsspannungsbereich: 187-265 VAC Eingangsfrequenz: 45 – 65 Hz / Leistungsfaktor : 1	Eingangsspannungsbereich: 187-265 VAC Eingangsfrequenz: 45 – 65 Hz / Leistungsfaktor : 1
‚Konstant‘-Ladespannung (V DC)	14,4 / 28,8 / 57,6	14,4 / 28,8 / 57,6
‚Erhaltungs‘-Ladespannung (V DC)	13,8 / 27,6 / 55,2	13,8 / 27,6 / 55,2
Lagermodus (V DC)	13,2 / 26,4 / 52,8	13,2 / 26,4 / 52,8
Ladestrom Hausbatterie (A)	70/40	80/50
Ladestrom Starterbatterie (A)	4	4
Batterie-Temperaturfühler	Ja	Ja
Programmierbares Relais	Ja	Ja
VE.Bus-Schnittstelle	Bei Parallelschaltungen und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration	Bei Parallelschaltungen und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
Ferngesteuerte Ein-/Aus-Schaltung	Ja	Ja
Gemeinsame Merkmale	Betriebstemperaturbereich: -40 bis +65°C (Gebläselüftung) Feuchte (nicht kondensierend): max. 95%	Betriebstemperaturbereich: -40 bis +65°C (Gebläselüftung) Feuchte (nicht kondensierend): max. 95%
Schutzklasse	IP 21	IP 21
Batterie-Anschluss	1,5 Meter Batteriekabel	M8 Bolzen
230 V AC Anschluss	G-ST18i Stecker	Federklemme
Gewicht (kg)	10	12
Abmessungen (HxBxT in mm)	375 x 214 x 110	520 x 255 x 125
Sicherheit	EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1	EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1
Emissionen / Immunität	EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3	EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Straßenfahrzeuge	12V und 24V Modelle: ECE R10-4	12V und 24V Modelle: ECE R10-4
