Komfortabel unterwegs sein im mobilen Heimnetzwerk

Ob Smartphone, Tablet, Laptop oder Smart TV – einmal im häuslichen Netzwerk eingeloggt, bleiben sämtliche Geräte mit dem Internet verbunden und dem sicheren, schnellen Surfen steht nichts mehr im Wege.

Auf Reisen müssen Camper in Sachen Internet allerdings oft zurückstecken: Instabiler Empfang oder überlastete WiFi/LTE-Netze auf Campingplätzen sind nicht selten. Gerade für Reisende, die auch unterwegs auf einen verlässlichen Empfang zum Arbeiten angewiesen sind oder im Urlaub nicht auf ein funktionierendes Internet verzichten möchten, bietet die Firma ten Haaft die Lösung.
Mobiles Internet wie Zuhause – auch während der Fahrt.

Die Ingenieure des Premium-Herstellers für mobile Satellitentechnologie aus Baden-Württemberg haben mit dem Oyster Connect ein spezielles Antennensystem für gehobene Ansprüche entwickelt: der mobile Hotspot sorgt für ein stabiles Signal – sogar während der Fahrt.

Sie können im Wohnmobil, Campingbus oder Caravan ganz entspannt surfen – und zudem sämtliche Vorzüge eines „mobilen Heimnetzwerkes“ nutzen.

Die Verbindung bleibt standortunabhängig erhalten, ganz gleich, aus welchem Netz das externe Signal kommt – die registrierten Endgeräte verbinden sich ganz automatisch mit dem eigenen Hotspot.

Ganz oben – Oyster Connect

Einer der wesentlichen Vorteile dieses speziellen Antennensystems mit seiner direkten HF-technischen Anbindung an die Sende- und Empfangsmodule besteht darin, dass der Montageort der Outdoor Unit oben auf dem Fahrzeugdach liegt und somit die maximale Sende- und Empfangsleistung ermöglicht wird.

Der Oyster Connect ist somit dem klassischen Smartphone Empfang und derzeit am Markt verfügbaren Produkten weit überlegen, da die Dämpfung der Signale durch den Fahrzeugaufbau (Wärmeschutzverglasung / Metallkarosserie) und die Länge des Antennenkabels keine Rolle mehr spielt.

Outdoor Unit und Indoor Unit im perfekten Einklang

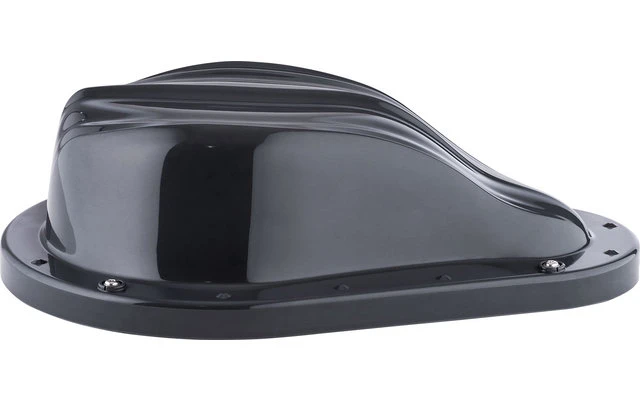

Die Oyster Connect – Outdoor Unit
Der Clou besteht darin, dass in der Outdoor Unit sowohl ein LTE- als auch ein Dual Band WiFi-Modul verbaut ist.

Jedes dieser Module besitzt ein direkt angeschlossenes, speziell für diese Applikation abgestimmtes Antennensystem, das für eine größere Reichweite sorgt und bei Überlastung des LTE-Netzes durch zu viele User nicht nur den nächsten, sondern auch den übernächsten Funkmasten erreichen kann. Im WiFi-Bereich sorgt das MIMO-System mit 4 Antennen für den stabilen Datendurchsatz, sowohl im 2,4 GHz-Band als auch im 5 GHz-Band. Hinter MIMO steckt die Fähigkeit, durch intelligente Datenverarbeitung einen Datenstrom über mehrere Antennen zu senden und zu empfangen (Multiple Input Multiple Output).

Die LTE-Funktion basiert auf einer ALL-Band Antenne in Diversity-Technologie. Sie unterstützt alle europäischen LTE-Bänder/Anbieter und bietet ohne Ausrichtung der Antenne eine maximale Sende– und Empfangsleistung.

Die vor der Outdoor Unit empfangenen Informationen werden mittels eines Datenkabels verlustfrei an die Indoor Unit übertragen.

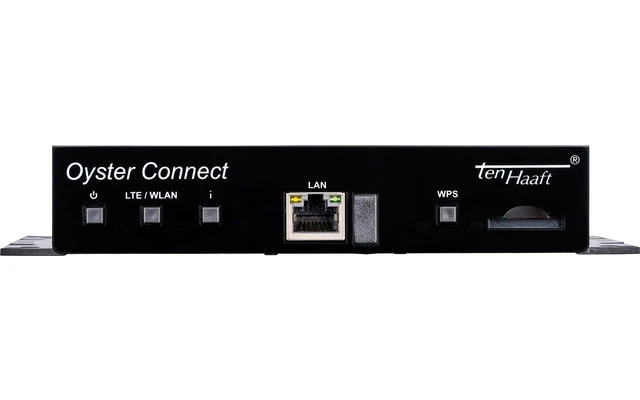

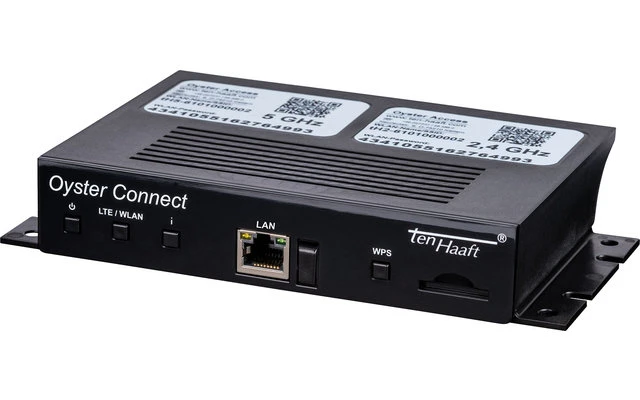

Die Oyster Connect – Indoor Unit

Das zweite Bauteil des Oyster Connect Systems, die Indoor Unit, befindet sich im Fahrzeuginnenraum und dient als WiFi-Access-Point, so wie Sie es von Zuhause kennen. In der Indoor Unit ist ein vollwertiger, privater Access-Point mit integrierten 2,4- und 5-GHz-WiFi-Antennen verbaut (2×2 MIMO-Technologie). Beide Bänder sind parallel in Betrieb – so können Sie zeitgleich mehrere mobile Endgeräte auch auf unterschiedlichen Bändern bei höchstmöglichem Datentransfer verbinden.

Mit der Indoor Unit müssen die gewünschten Endgeräte, wie Smartphone, Tablet, Laptop oder Smart-TV nur einmalig verbunden werden. Sie verfügt zudem über einen LAN-Anschluss und kann somit auch ein privates kabelgebundenes LAN-Netzwerk aufbauen. Die Outdoor Unit ist aerodynamisch aufgebaut: Mit einer Höhe von nur zwölf Zentimetern und einer Länge von etwa 40 Zentimetern passt sie auf jedes Freizeitfahrzeug und überzeugt als 1,5-Kilogramm-Leichtgewicht.

In Sachen Montage sind die ten Haaft Ingenieure ihrem bewährten System treu geblieben: Eine Montageplatte wird auf dem Dach verklebt und das Antennengehäuse mit vier Schrauben montiert. Die eingesteckte SIM-Karte kann bei Bedarf jederzeit ausgetauscht werden, etwa durch eine landesspezifische SIM-Karte.

Eine Dachdurchführung und das vier Meter lange Datenkabel ermöglichen eine flexible Montage auf jedem Fahrzeug.

Einstellungen der Oyster Connect – Outdoor Unit:

Auswahl und Konfiguration des WiFi-Hotspots:

Unterstützt 2,4 und 5 GHz WiFi-Netze
Einstellung des automatischen oder manuellen Wechsels auf LTE-Netz bei Nicht-Verfügbarkeit von WiFi
Einstellung der LTE-Zugangsdaten (APN)
Speichern oder Deaktivieren der SIM-Pin

Einstellungen der Oyster Connect Indoor Unit:

Konfiguration des privaten „Heimnetzwerkes“

Bietet 2,4 und 5 GHz WiFi Access Points
Systemupdates
Bietet einen RJ – 45 Anschluss für ein privates, kabelgebundenes LAN

Die Vorteile im Überblick

Montage der Sende- und Empfangseinheit oben auf dem Fahrzeugdach verhindert Dämpfungsverlust
Leistungsfähige WiFi Antennen (2×2 MIMO) und LTE – Diversity Antennen
Einmalige und einfache Einrichtung des „Mobilen-Heimnetzwerkes“
Freie Wählbarkeit 2,4 GHz / 5 GHz im WiFi-Netz sowohl bei der Indoor Unit als auch der Outdoor Unit
Unterstützt die europäischen LTE-Bänder B1/3/7/8/20/28/38/40/41
Privates LAN-Netz ermöglicht WiFi Netzentlastung und nicht jeder Smart-TV ist WiFi fähig
Aerodynamischer Aufbau
Einfache Montage und platzsparende Bauweise
Witterungsbeständig
Komfortable Bedienung
3 Jahre Garantie

Technische Daten:

Betriebsspannung: 12/24V DC (Spannungsbereich 9-32V DC)
Betriebsstromaufnahme: <1 A
Leistungsaufnahme im Betrieb: max.10 W
Standby-Stromaufnahme: < 0,1 W
zulässige Höchstgeschwindigkeit: 180 km/h
Gewicht: Outdoor Unit mit Montageplatte ca. 1500 g
Indoor Unit ca. 250 g
Montagematerial ca. 230 g
Abmessungen (B x H x T) : Outdoor Unit: 40,5 x 12 x 29,2 cm
Abmessungen (B x H x T): Indoor Unit: 17,5 x 3 x 10,6 cm

Lieferumfang:

Oyster Connect – Outdoor Unit
Oyster Connect – Indoor Unit
Dachdurchführung und Datenkabel 4m
Stromanschlusskabel Oyster Connect – Indoor Unit
Montageplatte

SIM-Karten Hinweis:
Zum LTE Betrieb ist eine SIM-Karte erforderlich, die nicht im Lieferumfang enthalten ist. Die hier anfallenden Verbindungskosten sowie die Internetparameter (Download / Upload, int. Roaming) sind vom jeweiligen Netzbetreiber abhängig und vom Kunden selbst zu prüfen.
