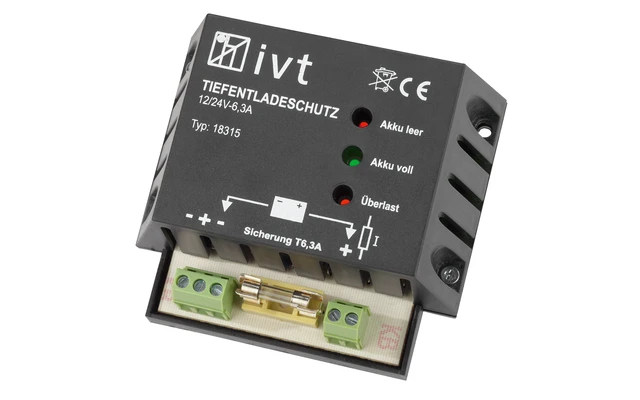

IVT Tiefentladeschutz Mit Akkuzustandsanzeige 12 V / 24 V 6 A

Dieser preis-/leistungsstarke Tiefentladeschutz schützt Ihre wertvolle Solar-Batterie vor schädlicher Tiefentladung. Er ist für den Einsatz mit Blei-Säure-, Blei-Gel- und Blei-AGM-Akkus geeignet. Je nach Bedarf können unterschiedliche Abschalt- und Rücksetzspannungen definiert werden. Der Tiefentladeschutz ist mit einer 6,3 A-Feinsicherung gegen Kurzschluss gesichert. Der Eigenstromverbrauch des Gerätes liegt bei nur 3 – 6 mA.

Details

• Geeignet für Blei-Säure-, Blei-Gel- und Blei-AGM-Akkus
• Werkseinstellung: Systemspannung 12 V, wahlweise 24 V
• Dynamischer Tiefentladeschutz
• Umstellung auf konstanten Tiefentladeschutz möglich
• Intelligentes Überschussmanagement
• Unterschiedliche Abschaltschwellen einstellbar
• LED-Status-Anzeige
• Geringer Eigenstromverbrauch
• Gegen Kurzschluss gesichert


Technische Daten

• Akkusystemspannung 12 V / 24 V
• Unterstützte Akku-Typen Blei-Säure, Blei-Gel, Blei-AGM
• Maximale Ausgangsleistung 73 W / 146 W
• Maximaler Laststrom 6,3 A
• Schaltbarer Lastausgang nein
• Eigenstromverbrauch 3 – 6 mA
• Sicherung 6,3 A
• Betriebstemperaturbereich -25 °C bis +50 °C
• Anzeige LED
• Gehäuse Kunststoff
• Maximaler Klemmbereich 2,5 mm²

Schaltschwellen:

• Abschaltspannung, konstant 11,1 V / 22,2 V
• Abschaltspannung, dynamisch Leerlauf 12 V / 24 V
• Abschaltspannung, dynamisch Nennlast 11,4 V / 22,8 V
• Abschaltspannung, Überschussprinzip 13 V / 26 V
• Rücksetzspannung, konstant 12,6 V / 25,2 V
• Rücksetzspannung, Überschussprinzip 13,5 V / 27 V

Prioritätenprinzip:

• Abschaltspannung, Priorität 1 11,1 V / 22,2 V
• Abschaltspannung, Priorität 2 11,3 V / 22,6 V
• Abschaltspannung, Priorität 3 11,7 V / 23,4 V
• Rücksetzspannung, Priorität 1 12,6 V / 25,2 V
• Rücksetzspannung, Priorität 2 12,7 V / 25,4 V
• Rücksetzspannung, Priorität 3 12,8 V / 25,6 V

Prioriätenprinzip
Das Prioritätsprinzip gibt Ihnen die Möglichkeit festzulegen, dass bei sinkender Batterieladung Verbraucher nach Priorität (Dringlichkeit) abgeschaltet werden. Vor jedem Verbraucher muss ein eigener Tiefentladeschutz vorgeschaltet werden, bei dem die gewünschte Abschaltspannung ausgewählt wurde.

Dynamischer Tiefentladeschutz
Der dynamische Tiefentladeschutz ermittelt die Batterie-Restkapazität aus Batteriespannung und Laststrom. Somit bietet er einen intelligenteren Schutz als herkömmliche Regler mit konstanter Last-Abschaltschwelle.
Beispiel: Die Batteriespannung, bei der Verbraucher mit großer Stromaufnahme abgeschaltet werden, liegt niedriger als bei Verbrauchern mit geringem Stromverbrauch. Die nach der Abschaltung verbleibende Restkapazität in der Batterie ist jedoch in beiden Fällen gleich groß. Sobald die Batterie nachgeladen und die Last-Rückschaltschwelle (Rücksetzspannung) überschritten wurde, werden die Verbraucher automatisch wieder zugeschaltet.

Konstanter Tiefentladeschutz
Bei der Verwendung von Batterien mit großem Innenwiderstand (kleine Batteriekapazität oder bereits sulfatierende Batterien) kann dynamische Tiefentladeabschaltung zur verfrühten Lastabschaltung führen. Die Umstellung auf konstante Entladeschlussspannung 11,1 V (bei 12 V-Systemen) bzw. 22,2 V (bei 24 V-Systemen) kann ggf. sinnvoll sein, um aus der Batterie mehr Strom entnehmen zu können.

Übersichtliche LED-Status-Anzeige
Auf einen Blick lässt sich anhand von 3 LEDs der Ladungszustand der Batterie ablesen. Ferner zeigen die LEDs an, ob eine Tiefentladung droht bzw. ob der Lastausgang bereits abgeschaltet wurde.

Einsatzbeispiel – Priorisierte Abschaltung
Priorisierte Abschaltung verschiedener Geräte im Ferienhaus:
Die Abschaltung der Verbraucher wird priorisiert, indem dem jeweiligen Tiefentladeschutz eine spezifische Abschaltspannung zugewiesen wird.
Weniger wichtige Verbraucher (z.B. Fernseher) werden am Tiefentladeschutz mit der höchsten Abschaltspannung (12 V) angeschlossen. Sie schalten als erstes ab.
Sinkt die Batteriespannung noch weiter, deaktiviert der zweite Tiefentladeschutz (Abschaltspannung 11,7 V) die Verbraucher mit höherer Priorisierung (z.B. Beleuchtung).
Die Verbraucher mit der höchsten Dringlichkeit (z.B. Notbeleuchtung, Funkanlage) sind am dritten Tiefentladeschutz (Abschaltspannung 11,3 V) angeschlossen und schalten als letztes ab.

Lieferumfang
Tiefentladeschutz 12 V/24 V, 6 A Bedienungsanleitung in DE, GB, FR, NL
