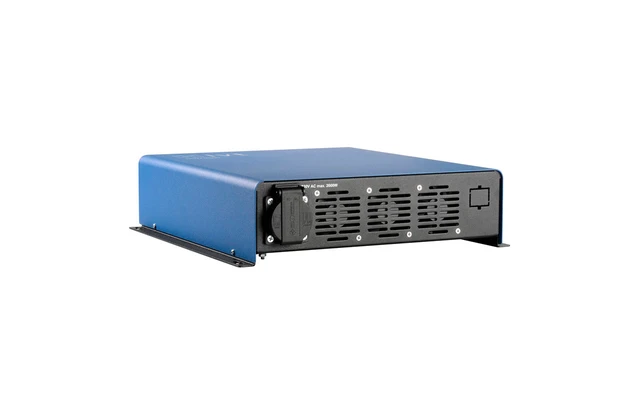

Der hochwertige Digitale Sinus Wechselrichter IVT DSW-2000, 12 V, 2000 W wandelt zuverlässig und präzise eine 12 V Gleichspannung in eine echte 230 V Sinus-Wechselspannung von 230 V/50 Hz um. Unabhängig vom öffentlichen Stromnetz können so selbst empfindliche Verbraucher wie elektronische Werkzeuge, Ladegeräte, Kaffeemaschinen, Haartrockner, Laptops oder Fernseher sicher und störungsfrei mit Strom versorgt werden.

Die Power-Startfunktion sowie die hohe Spitzenausgangsleistung von 4000 W unterstützen den reibungslosen Betrieb kritischer Verbraucher mit hohem Anlaufstrom wie z.B. Kompressoren, Pumpen, Klimageräte und Kühlschränke. Umfangreiche Sicherheitsfeatures, wie Galvanische Trennung, Kurzschluss-, Verpolungs-, Überlast-, Überspannungs-, Übertemperatur- und dynamischer Tiefentladeschutz, ermöglichen einen professionellen Einsatz.

Mithilfe der zuschaltbaren Stromsparfunktionen (Sleep, Standby) lässt sich der Eigenstromverbrauch des Wechselrichters auf ein Minimum reduzieren. Dank E-Zulassung ist der feste Einbau in Fahrzeugen erlaubt.

Details

Echte Sinus-Wechselspannung 230 V/50 Hz
Hohe Spitzenausgangsleistung 4000 W
Galvanische Trennung
Standby- und Sleep-Funktion
Dynamischer Tiefentladeschutz
Power-Startfunktion für Verbraucher mit hohem Einschaltstrom
Leistungs- und temperaturgesteuerter Lüfter
Überspannungsabschaltung
Länderspezifische Ausgangssteckdosen auf Anfrage

Technische Daten
Eingang:

Nennspannung 12 V
Spannungsbereich DC 11 – 16 V
Nenneingangsstrom 200 A
Eingangsstrom max. 248 A
Tiefentladeschutzspannung, Leerlauf 10,5 V
Tiefentladeschutzspannung, Nennleistung 9,5 V
Tiefentladeschutzspannung, einstellbar* 9 – 12 V
Vorwarnung
Tiefentladeschutzabschaltung 1 V über
Abschaltungsspannung
Wiedereinschaltspannung 12,5 V
Überspannungsabschaltung 16 V
Nennaufnahmeleistung, Leerlauf 10 W
Nennaufnahmeleistung, Standby 0,4 W

Ausgang:

Ausgangsspannung AC (± 2 %) 230 Veff
Frequenz (± 1 %) 50 Hz
Signalform Sinus
Dauer-Ausgangsstrom 8,7 Aeff
Dauer-Ausgangsleistung 2000 VA
Spitzen-Ausgangsleistung (max. 2 s) 4000 VA
Leistungsfaktor cos phi > 0,8
Nennwirkungsgrad 90 %
Standby Aktivierung, Ausgangsleistung < 50 VA

Allgemein:

Eingangsanschluss Schraubklemmen
Ausgangsanschluss Schutzkontaktsteckdose
Passend für Stecker-Typ F, C
Ausgangsanschluss USB (Typ A) 5 V/500 mA DC
Temperaturbereich (66 % Nennleistung)
Temperaturbereich (100 % Nennleistung) -25 °C bis +60 °C
-25 °C bis +40 °C
Sleep-Funktion zuschaltbar
Standby Funktion zuschaltbar
Galvanische Trennung (Ein-/Ausgang) ja
Power-Startfunktion ja
E-Zulassung ja
Fernbedienbarkeit ja
Lüfterkühlung ja

*nur mit Fernbedienung FB-04, FB-05 oder Webbox

Mikroprozessorgesteuerte Elektronik
Ein Mikroprozessor bildet das Herzstück des Wechselrichters. Mit dieser Schaltzentrale werden die wichtigsten Parameter der Elektronik, wie beispielsweise die Eingangsspannung und die Frequenz, überwacht. Dadurch wird die konstante Stabilität der Ausgangsspannung gewährleistet.

Dauerleistung 2000 W – Spitzenausgangsleistung 4000 W
Vor allem bei Verbrauchern, die einen hohen Einschaltstrom benötigen, verläuft der Start nicht immer reibungslos. Aus diesem Grund sind alle DSW-Wechselrichter so ausgelegt, dass sie kurzfristig das Doppelte der Dauerausgangsleistung erbringen können.

Power-Startfunktion für Verbraucher mit hohem Einschaltstrom
Beim Einschalten des Verbrauchers kann der Einschaltstrom kurzzeitig das 5- bis 10-fache des angegebenen Nennstroms erreichen. Die Power-Startfunktion versucht dieses Phänomen auszugleichen, indem kurz hintereinander bis zu 5 Startversuche mit maximaler Ausgangsleistung durchgeführt werden.

E-Zulassung: Für Festeinbau in Fahrzeugen geeignet
Die Digitalen Sinus Wechselrichter erfüllen die gesetzlichen Vorschriften der ECE-Regelung und besitzen somit die E-Zertifizierung. Sie sind für den festen Einbau in allen Fahrzeugen mit Straßenzulassung geeignet, ob PKW, Nutzfahrzeuge oder sonstige Fahrzeuge mit 12 V Bordspannung.

Galvanische Trennung der Eingangs- und Ausgangsstufe
Dank galvanischer Trennung besteht keine elektrisch leitfähige Verbindung zwischen dem Eingangs- und Ausgangsstromkreis. Deshalb ist selbst für den gewerblichen Einsatz bei Anschluss nur eines 230 V-Verbrauchers keine zusätzliche Personenschutzeinrichtung (FI- oder DI-Schalter) erforderlich.

Umfangreiche Schutzfunktionen
IVT-Wechselrichter bieten Schutz vor Verpolung und Überspannung am Eingang sowie vor Kurzschluss und Überlast am Ausgang. Bei Übertemperatur erfolgt eine automatische Abschaltung.

Dynamischer Tiefentladeschutz
Zum einen sorgt der dynamische Tiefentladeschutz dafür, dass der Akku vor Tiefenentladung geschützt wird, zum anderen lässt er auch Lasten mit hohem Einschaltstrom zu, da die Abschaltschwelle kurzzeitig abgesenkt wird. Mit den optional erhältlichen Fernbedienungen FB-04, FB-05 sowie der Webbox-LCD besteht zusätzlich die Möglichkeit den Tiefentladeschutz individuell anzupassen. Es kann eine Spannung zwischen 9 V und 12 V (bei 12 V Modellen) bzw. 18 V und 24 V (bei 24 V Modellen) gewählt werden. Wird der festgelegte Grenzwert erreicht, zeigt der Wechselrichter dies zunächst durch Blinken der Eingangs-LED an. Anschließend schaltet sich der Lastausgang des Wechselrichters automatisch ab. Erst wenn die Batterie die notwendige Wiedereinschaltspannung erreicht hat, wird der Lastausgang wieder aktiv.

Zuschaltbare Stromsparfunktionen: Standby, Sleep
Standby-Funktion: Wird der Wechselrichter nicht ständig benötigt, ermöglicht es die zuschaltbare Standby-Funktion den Eigenstromverbrauch des Wechselrichters um ca. 90 % zu reduzieren. Hierzu wird lediglich der DIP-Schalter 2 (siehe Bild) direkt am Gerät betätigt. Das Gerät prüft nun ca. alle 10 Sekunden, ob eine Last anliegt. Wenn der Wechselrichter eine Last über dem Standby-Pegel erkennt, schaltet er den 230 V AC-Ausgang zu und ist somit wieder im normalen Betriebsmodus.

Sleep-Funktion: Alle Wechselrichter der DSW-Serie sind zusätzlich mit einer Sleep-Funktion ausgestattet. Wird der Lastausgang für mehr als 10 Minuten nicht genutzt, schaltet sich der Wechselrichter automatisch ab und nimmt keinen Strom mehr auf. Durch Aus- und Einschalten des Hauptschalters direkt am Gerät oder an schwer zugänglichen Stellen mit Hilfe des Fernschalter FS-01, FS-02 erfolgt die Wiedereinschaltung. Die Sleep-Funktion kann mit dem DIP-Schalter 1 (siehe Bild) direkt am Gerät aktiviert bzw. deaktiviert werden. Eine unnötige Entladung des Akkus wird so verhindert.

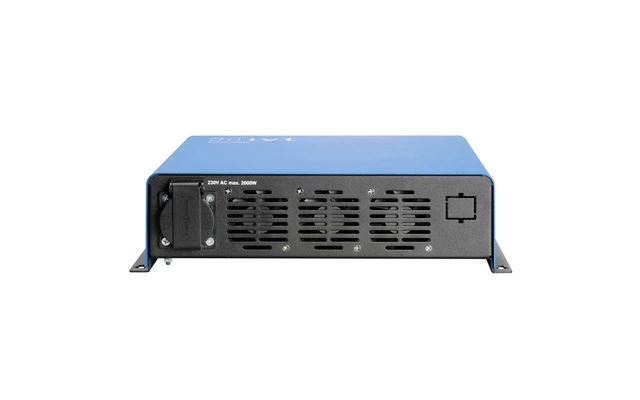

Sicherer Ausgang – 230 V Schutzkontakt-Steckdose
Stecker-Typ: F, C Alle Digitalen Sinus Wechselrichter sind serienmäßig mit einer 230 V Schutzkontakt-Steckdose, passend für die Stecker-Typen C (Eurostecker) und F (Schukostecker), ausgestattet.

Serienmäßiger 5 V USB Anschluss
Alle DSW-Wechselrichter verfügen über einen 5 V USB-Anschluss zur Stromversorgung geeigneter externer Geräte wie Handys, Tablets, Kameras oder Navigationsgeräte.

Leistungs- und temperaturgesteuerte Lüfter
Die leistungs- und temperaturgesteuerten Lüfter minimieren die Geräuschentwicklung des Wechselrichters, indem sie nur bei Bedarf zugeschalten werden.

Leicht und leistungsstark
DSW-Wechselrichter zeichnen sich aus durch ihr geringes Gewicht. Herkömmliche Wechselrichter werden häufig mit großen Ringtransformatoren bestückt. Das hat zur Folge, dass diese schwer und unhandlich sind. Im Gegensatz dazu arbeiten die mikroprozessorgesteuerten IVT-Wechselrichter dank innovativer Technik digital: große, schwere Bauteile entfallen und werden durch kleine und leistungsstarke Bauteile ersetzt.

Massives Metallgehäuse
Das wertvolle Innenleben des Wechselrichters wird durch ein massives und stabiles Metallgehäuse geschützt. Dank der Montageschiene kann der Wechselrichter überall stabil befestigt werden.

Fernschalter Ein/Aus: Als Zubehör erhältlich
Wechselrichter werden häufig an Stellen eingebaut, die bei der späteren Nutzung schwer zugänglich sind. Mit den Fernschaltern FS-01 (Aufbauversion) und FS-02 (Einbauversion) lassen sich alle DSW-Wechselrichter an geeigneter Stelle ein- und ausschalten. Der Fernschalter ersetzt dabei den Hauptschalter am Wechselrichter.

Fernbedienung: Individuelle Steuerung und Überwachung von bis zu 4 Geräten
Mit den optional erhältlichen Fernbedienungen FB-04 (Kabelgebunden), FB-05 (Funkbasis) sowie der Webbox-LCD (Betrieb in einem bestehenden Computernetzwerk) besteht die Möglichkeit den Tiefentladeschutz individuell anzupassen. Bei den 12 V Modellen kann eine Spannung zwischen 9 V und 12 V, bei den 24 V Modellen eine Spannung zwischen 18 V und 24 V gewählt werden. Die Fernbedienungen sowie die Webbox-LCD bieten außerdem den Vorteil bis zu 4 Geräte (Wechselrichter der IVT DSW-Serie, Solar-Controller der MPPTplus+ Serie) individuell zu steuern und zu überwachen.

Passende Anschlusskabel-Sätze
Für einen sicheren und störungsfreien Betrieb der DSW-Wechselrichter empfehlen wir Ihnen den Einsatz der original IVT Anschlusskabel. Diese sind in punkto Leiterquerschnitt und Kabellänge genau auf den jeweiligen Wechselrichter abgestimmt. Die hochwertige Verarbeitung unserer Anschlusskabel garantiert eine besonders lange Lebensdauer auch bei hoher Belastung. Der Kabelsatz ist bereits mit passenden Ringösen und Aderendhülsen zum Anschluss an die Batterie und den Wechselrichter vorkonfektioniert. Alle Original IVT-Anschlusskabel werden inklusive Sicherungshalter und 200 A Sicherung geliefert.

Hinweis zur Sicherheit für den gewerblichen Bereich: Bei Anschluss einer Mehrfachsteckdose und gleichzeitigem Einsatz mehrerer 230 V-Verbraucher schreiben die Berufsgenossenschaften vor, dass jeder weitere Verbraucher mit einem separatem FI- oder DI-Schutzschalter abgesichert werden muss.

Lieferumfang
Digitaler Sinus Wechselrichter IVT DSW-2000, 12 V Bedienungsanleitung DE, EN, FR, NL
